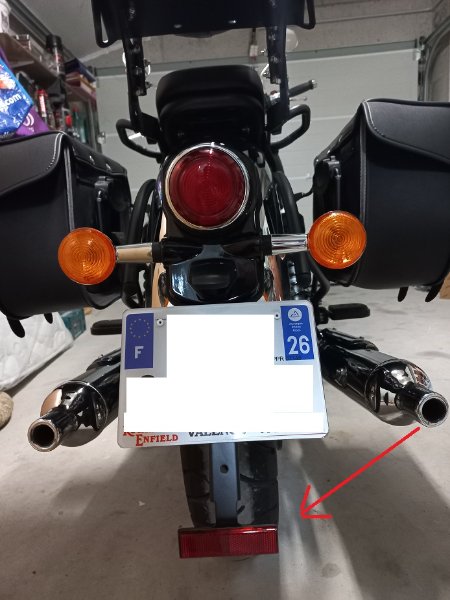

AVANT MODIFICATION
- plaque.jpg (57.16 Kio) Vu 1996 fois

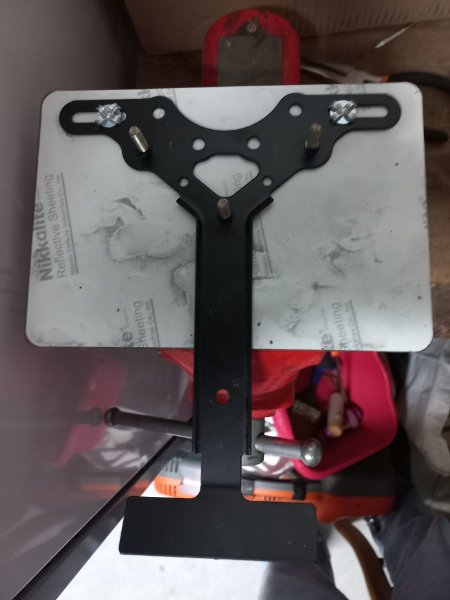

Ensemble démonté vue arrière.
- avant.jpg (40.35 Kio) Vu 1996 fois
Coupe à la Dremel de la patte en faisant gaffe de ne pas entamer la plaque d'immatriculation en dessous.
J'ai repercé un trou sur le bout de languette a 7 cm du bord haut du catadioptre afin de fixer la patte via le 3 ème boulon. Il faut enlever un peu d'épaisseur à la dremel ou avec une petite meuleuse d'angle sur les 2 pattes pour éviter une surépaisseur trop importante là ou les pattes se chevauchent. Puis j’ai raccourci la languette qui supporte le catadioptre de quelques cm.
- Pendant 1.jpg (76 Kio) Vu 1886 fois

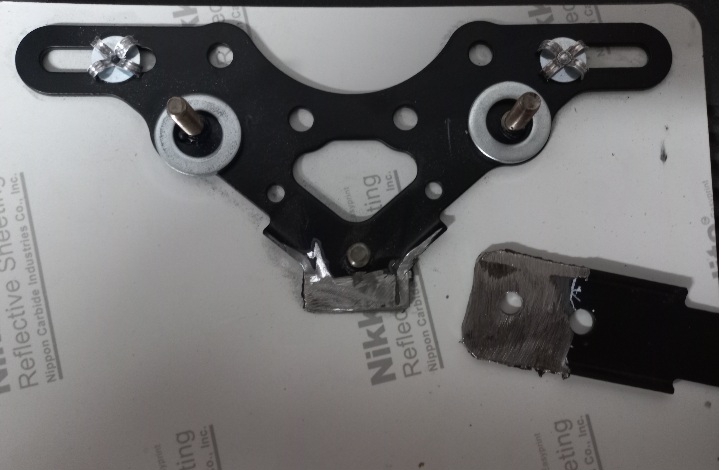

Essai...Le catadioptre est bien au ras de la plaque...
- Pendant 2.jpg (83.47 Kio) Vu 1886 fois

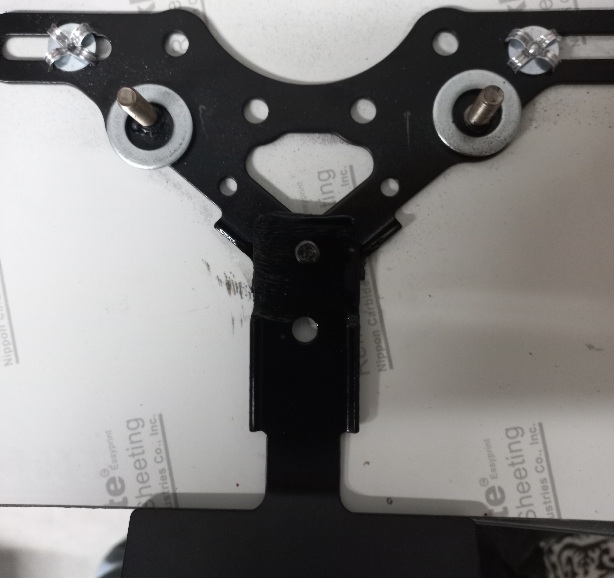

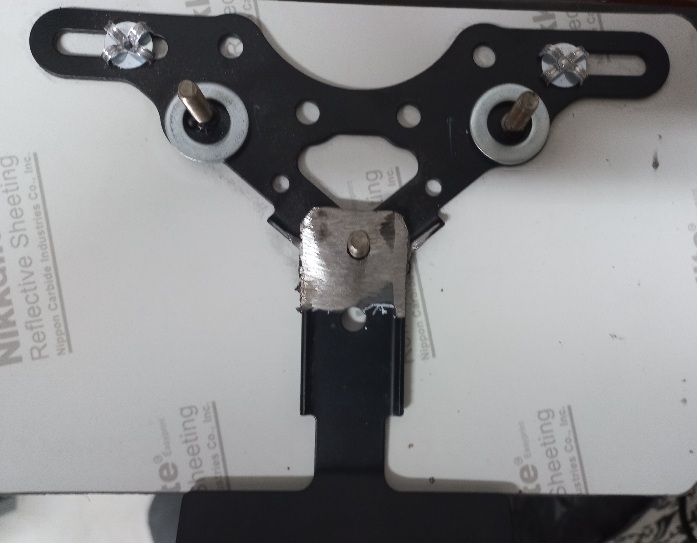

...les 2 rondelles en haut sont là pour compenser la surépaisseur des pattes qui se chevauchent pour que l'ensemble pose bien à plat sur l'arrière de la moto. Un petit coup de peinture et...
- Apres 1.jpg (72.69 Kio) Vu 1886 fois
On remonte...
- copie.jpg (49.78 Kio) Vu 1986 fois

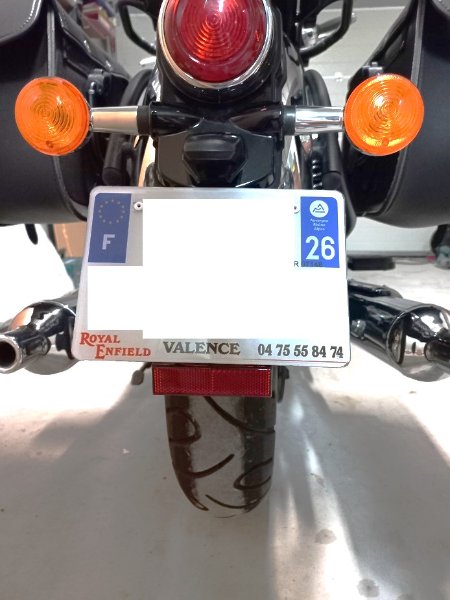

Catadioptre monté au ras de la plaque en bas.
C'est plus sympa que cette languette longue derrière.
