TWIN 650 : Liaison cadre/berceau droit arrière non fixé correctement

[JicéduVar]

.....

Pièces jointes : Extraits des pages 128, 170 et 171 du manuel d’atelier.


Fixation cadre boulonné AR Droit 2.jpeg
Fixation cadre boulonné AR Droit 3.jpeg

Vue de face.JPG
Vue de dessous.JPG

Serge, la "pièce" que tu as colorée en vert n'existe pas, c'est un effet d'optique.


[Dom]

Mais pourquoi la patte sur le cadre, au niveau de la liaison avec le berceau, est plus courte à droite ?

[Ded31]

Mais pourquoi la pâte sur le cadre, au niveau de la liaison avec le berceau, est plus courte à droite ?

Lapate ta quoi ?
Là vous êtes dans le pâté !

[Dom]

Mais pourquoi la pâte sur le cadre, au niveau de la liaison avec le berceau, est plus courte à droite ?

Lapate ta quoi ?
Là vous êtes dans le pâté !

La patte bientôt brisée...

[Ded31]

Mais pourquoi la pâte sur le cadre, au niveau de la liaison avec le berceau, est plus courte à droite ?

Lapate ta quoi ?
Là vous êtes dans le pâté !

La patte bientôt brisée...

Pâté, patte brisée... On en reviens aux fondamentaus de ce forum,
Le pâté aux patates !


Celui de maitre Jadis, le meilleur du best !

[Daniel78]

Visiblement le constructeur n'a pas eu l'info que ce trou ne servait à rien.
Double berceau démontable, tenu par 4 contreplaques et 8 vis.

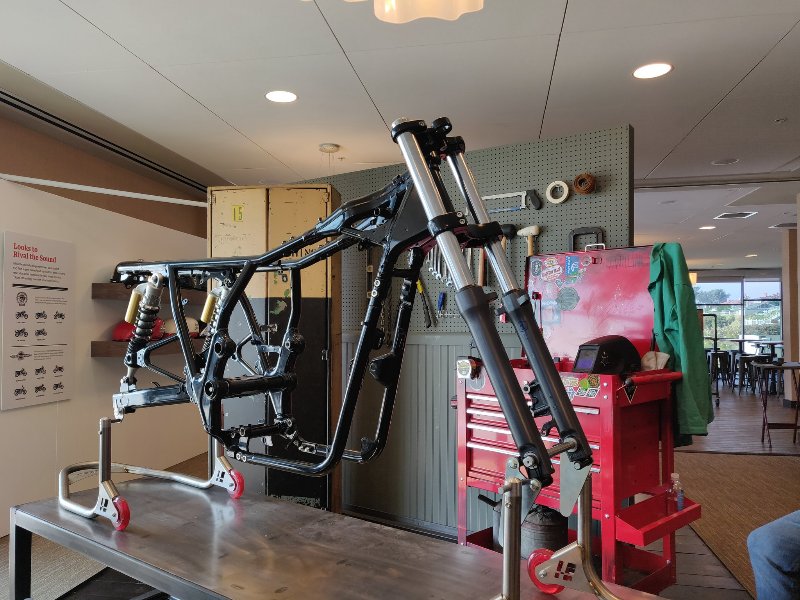

Cadre bicylindre 650 RE_1.jpg (111.19 Kio) Vu 3747 fois

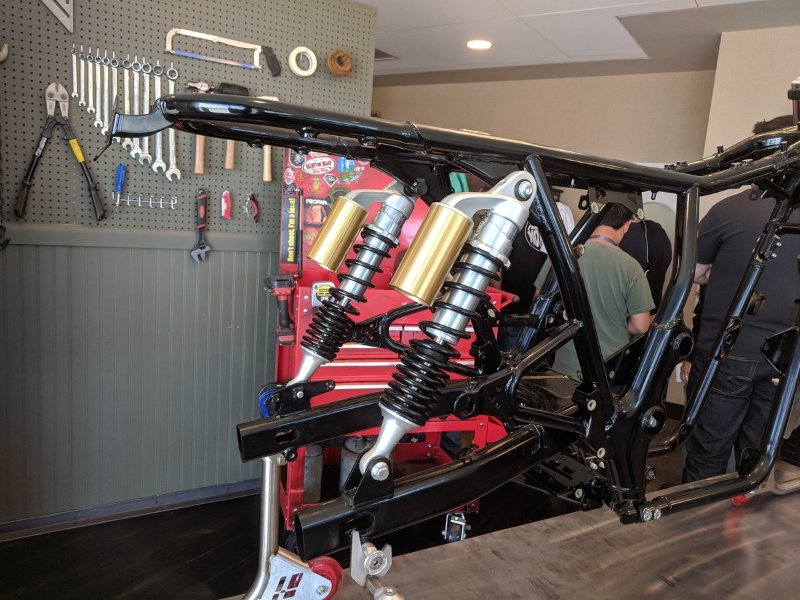

Cadre bicylindre 650 RE_2.jpg (113.27 Kio) Vu 3747 fois

Cadre bicylindre 650 RE_3.jpg (65.38 Kio) Vu 3747 fois

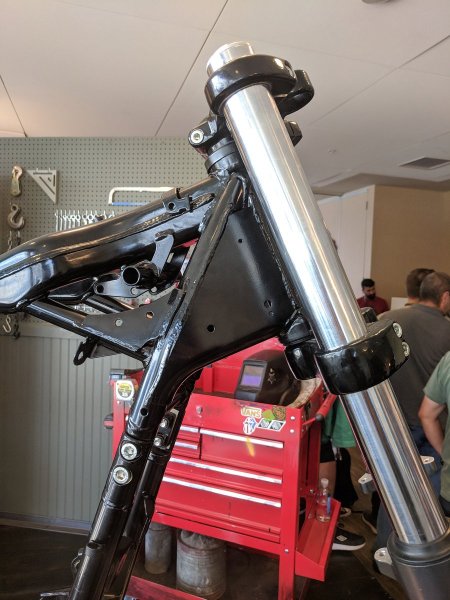

Cadre bicylindre 650 RE_4.jpg (62.19 Kio) Vu 3747 fois

[jpv17]

Content de te lire Daniel. Soit le bien revenu.

[eglishadow]

AH ! intéressant

[nirlo]

Content de te lire Daniel. Soit le bien revenu.

Moi de même.

[Utilisateur1]

Des fois on est bien content quand une étiquette avec le mot « presque »vient
barrer un panonceau « fermeture définitive » sur la porte d’un consultant dont
on a très souvent apprécié les interventions sobres, documentées, pertinentes.

[jadisenhiver]

Mais pourquoi la pâte sur le cadre, au niveau de la liaison avec le berceau, est plus courte à droite ?

Lapate ta quoi ?
Là vous êtes dans le pâté !

La patte bientôt brisée...

Pâté, patte brisée... On en reviens aux fondamentaus de ce forum,
Le pâté aux patates !


Celui de maitre Jadis, le meilleur du best !

Quelle pub ! Merci mon bon Ded

[MATMATA]

Serge, la "pièce" que tu as colorée en vert n'existe pas, c'est un effet d'optique.

Effectivement, il n'y a pas de pièces en "triangle" ... à cet endroit là c'est le vide !

CADRE 03.jpg (91.43 Kio) Vu 3680 fois

Voilà comment c'est foutu sur ma mienne de moto ...

CADRE 02.png (1021.37 Kio) Vu 3680 fois

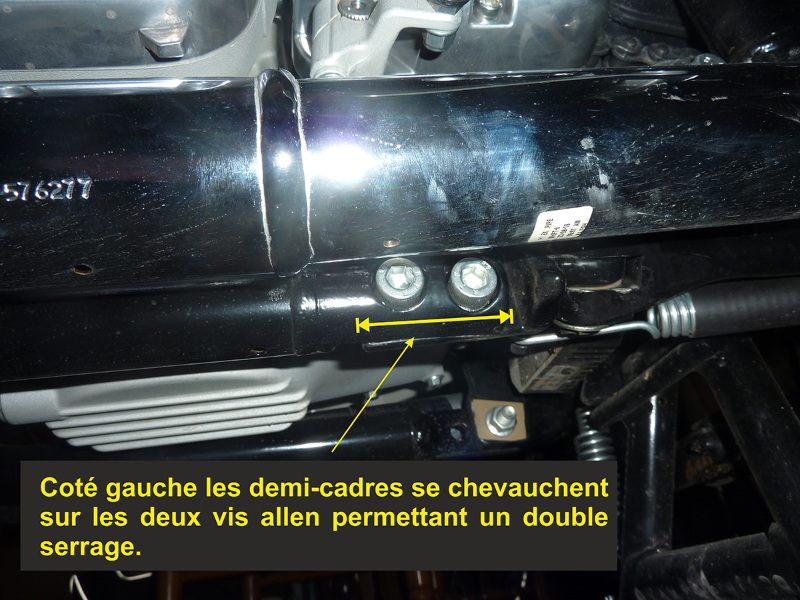

CADRE 01.png (1.03 Mio) Vu 3680 fois

C'est grave docteur ?...

Une chti'te pièce à fabriquer pour rassurer les inquiets et ça devrait le faire ...
Et si on fait rien ?... ça devrait le faire aussi !...

[Thierry du 17]

Vu trois ce matin en concession, aucune n'avait à droite cette fameuse coquille et elles n'avaient qu'une seule vis.

[jpv17]

Coté résistance mécanique je pense qu’il n’y a pas lieu de s’inquiéter. L’embout avec les 2 trous, soudé au tube, est vraisemblablement un ½ rond plein et non un tube. En outre il me semble que le moteur est fixé à l’avant sur ce double berceau démontable, mais à l’arrière à la partie fixe du cadre et donc participe à la rigidité de l’ensemble. Bon je n’ai pas cette moto sous les yeux et me fie qu’à vos photos.

[MATMATA]

en voilà une de photo qu'elle est sérieuse ... un troupeau d'ingénieurs en pleine réflexion
