Trek 520, frein avant qui fait dévier la roue

[skoncey]

T'aurais du en parler à Valsenestre, on te l'aurait réparé ton vélo!

Marco a raison, retourne ton vélo, tu verras bien mieux ce qu'il s'y passe!

[Fabélectra]

C est l axe se serrage qui m'interpelle.... on dirait que suivant comment il est mis, comment on serre, ca joue sur la roue

La suite demain

Pourrais tu préciser? Il n'y a pas 36000 façons de fermer l'axe de serrage. En position fermée, la manette doit être dirigée vers l'arrière , courbure vers l'intérieur, comme sur la photo postée par Daniel78 page 2 de ce post. Mais tout ceci, Fab, tu le sais. Par contre ce qui ne se voit pas sur la photo c'est que, pour des raisons de sécurité afin d'éviter que la roue ne tombe en cas d'ouverture de la manette, les pattes de la fourche peuvent présenter un petit ergot formant une légère protubérance laquelle va retenir l'axe de serrage en cas d'ouverture intempestive ou de serrage insuffisant .

À ma connaissance, sur ce modèle l'axe traverse la fourche un peu comme sur une moto.

La patte sur laquelle la roue n'est pas ouverte, pour démonter la roue on chasse l'axe. C'est comme ça sur ta fourche aussi ?

[ligérien]

Si c'est un axe creux il est possible qu'il soit légèrement trop long ,déjà vue !

[Daniel78]

J’ai mis ça en page 2 :
Ce sont les composants et le montage du vélo de Fab.
C’est un montage « cône/cuvette », avec un axe creux pour serrage rapide. Un truc ultra classique.

[Daniel78]

Tu ne m'as toujours pas répondu…

Fab s’entraîne pour faire de la politique un jour.

[fab le motard]

c'est un axe à serrage rapide, mais il n'y a pas la partie droite, qui est fixe dans la fourche.

[fab le motard]

Tu ne m'as toujours pas répondu : est-ce que cela se produit uniquement en roulant ou bien à l'arrêt aussi ? (et/ou sur pied en faisant tourner la roue)

en roulant et en freinant c'est bien visible, je pense avec le poids, la vitesse, l'inertie.

[bern95]

c'est un axe à serrage rapide, mais il n'y a pas la partie droite, qui est fixe dans la fourche.

Fabien, avec toute la bonne volonté du monde, je ne comprends pas ce que tu veux nous dire. La partie droite à laquelle tu fais allusion a-t-elle un N° sur le dessin technique de Daniel78?

[Daniel78]

Tu veux parler de l’écrou moulé pour pouvoir être tenu avec les doigts, complètement à droite du système de serrage rapide ?

Fais-nous une photo du système de serrage côté gauche (à droite si tu es face au vélo).

[fab le motard]

https://s3-us-west-2.amazonaws.com/thep ... _MJ_02.jpg




il n'y a pas de papillons la tige filée se fixe sur une pièce sur le bas de fouche

[bern95]

Trek 520'-2022-10-20_152248.jpg (87.68 Kio) Vu 2507 fois

Merci Fabien pour cette photo du côté gauche de ton vélo.Il est difficile de bien voir sur cette photo la partie axiale.Si je comprends bien, l'écrou de la tige de serrage serait maintenu en place par une petite vis six pans creux; à moins que l'écrou de la tige de serrage soit masqué par une rondelle ovoïde solidaire de la fourche par cette petite vis. Ainsi si le verrouillage côté droit venait à s'ouvrir inopinément la roue ne pourrait s'évader. Est-ce cela?
Ce qu'il te faudrait faire c'est vérifier lorsque le vélo est posé au sol, si possible vertical que l'axe de la roue (pièce 7 sur l'éclaté) porte bien au fond des deux pattes de la fourche.

[mimi.lulu]

Il est difficile de bien voir sur cette photo la partie axiale.

C'est mieux là ?

Roue arrière :

Capture d’écran 2022-10-20 à 15.55.24.png (442.67 Kio) Vu 2506 fois

Capture d’écran 2022-10-20 à 15.55.56.png (499.71 Kio) Vu 2506 fois

Roue avant :

Capture d’écran 2022-10-20 à 15.55.37.png (417.94 Kio) Vu 2506 fois

Capture d’écran 2022-10-20 à 15.56.03.png (510.36 Kio) Vu 2506 fois

[druid]

Allez, allez !

On est presque à 10 pages.

[fab le motard]

Alors je dois pyschoter un peu, j'ai retourné le velo, bien mis la roue, ... tout me parait droit.
J'ai roulé, freiné, je trouve toujours que la roue part vers la gauche.

Mais je vais partir sur l'hypothèse que la fourche est plutot souple, en alliage, le frein est puissat, donc ca bouge, ca se tord, facon de parler.

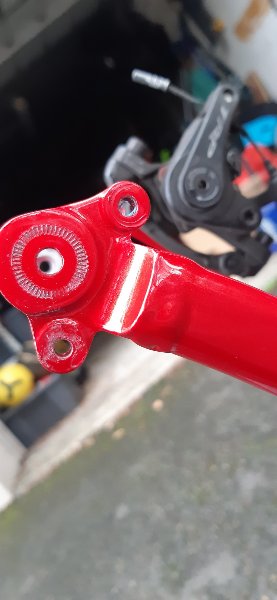

J ai mis des photos de la fixation de la roue

J ai pris le D4 de route... quand on freine ca va bien droit, mais on sent que tout est plus rigide

Je ne sais pas si je vais aller plus loin sur ce soucis qui n'en ai pas un on dirait.

[Daniel78]

Nan, nan, nan, nous maintenant qu’on est là, on veut réparer ton vélo.
Débrouille-toi pour lui trouver un autre problème.




Allez, roule et profite de ce beau vélo rouge.
C’est vrai en plus qu’il est beau ce Trek 520, enfin moi j’aime bien.
