Marco, tu peux aussi monter un joint de culasse en cuivre massif de 1 mm.

[eglishadow]

...Vincent qui a toujours fabriqué des mono 500 à côté des big twins...

Le mono, c'est l'ADN de la moto et là, avec les histoires d'Eglishdow, c'est le gène Vincent.

Bee bop a lula !

excellent

[eglishadow]

...@Marco : que reprochais tu à ta T140 ?...

Salut,
je l'ai expliqué dans les messages de ce post.

ok excuse, je vais voir ! (mal cherché sans doute)

[Marco]

Marco, tu peux aussi monter un joint de culasse en cuivre massif de 1 mm.

Voui, j'y ai pensé aussi. C'est ce que j'ai sur ma Bullet India... qui fuit aussi au joint de culasse, mais pas trop.

[PRYT]

Personnellement, j'ai adopté la solution que l'usine avait mise au point sur ses moteurs de compétition: pas de joint de culasse.
Et quelque part aussi sur les Interceptor qui n'en ont pas, au sens où on l'entend communément : l'étanchéité "compression" est assuré par un cerclage métallique triangulaire pris entre culasse et cylindre tandis que celle à l'huile (tunnel de tiges de culbus) l'est par des joints métalloplastiques posés dans des lamages des culasses.
En effet sur nos moteurs air/air, les seules étanchéités sont celles-là: compression et circulation d'huile.
Sur ma 700, profitant d'un chemisage à neuf des cylindres, j'ai demandé à mon mécano de laisser dépasser la chemise de 14/100 : ainsi, au serrage, le plan de joint de la culasse "s'encastre" sur ce dépassement et assure l'étanchéité à la compression. Il m'avait aussi usiné 4 lamages (autour des puits de tiges de culbu) laissant les joints métalloplastiques dépasser de 5/10ème, assurant ici l'étanchéité à l'huile.
Ça marche très bien comme ça depuis 50000 km.

Quand j'ai refais la Bullet, j'ai repris cette conception.
J'ai cherché et trouvé des joints cuivre metalloplastiques du bon diamètre (ceux des Interceptor sont trop petits) et j'ai fait usiner mon cylindre de la manière suivante:
- ajuster la hauteur du "spigot" (= la partie de la chemise qui dépasse en haut du cylindre) de manière à ce qu'elle soit égale à la profondeur de l'usinage de la culasse plus 14/100. Ainsi, quant on serre la culasse, on a l'étanchéité requise pour la compression, comme sur la twin;
- usiner deux lamages (un pour chaque tunnel de tiges de culbs) au diamètre du joint et d'une profondeur égale à son épaisseur moins 5/10ème. De cette façon, il s'écrase au serrage et assure l'étanchéité à l'huile.
La profondeur du lamage peut varier en fonction du dépassement souhaité selon l'épaisseur du joint et sa capacité à s'écraser.
Aucune fuite d'huile à ce niveau et, La Palisse l'aurait dit, plus de joint qui claque.

[jpv17]

Absent du forum en juillet, je découvre aussi ce sujet fort intéressant et instructif. Merci les gars !

[Marco]

Salut les Bulletistes,
le travail sur ma Bullet Big-head avance gentiment.
Ce week-end, j'ai récupéré ma culasse et mon cylindre donné à rectifier chez "Machines & moteurs". Les travaux ont consisté à rectifier la collerette du haut de la chemise et de changer les deux guides de soupapes et la soupape d'échappement (celle d'admission a déjà été remplacée avant l'été) et de mettre aussi un coup de rectifieuse sur les sièges... et aussi un coup de fraise sur les appui de rondelles des trous de goujons, une remise au propre des différents filetages dans la fonderie de la culasse, un microbillage pour que ça soit propre et une rectification du plan de joint.

BH droite.JPG (83.76 Kio) Vu 3818 fois

BH gauche.JPG (85.57 Kio) Vu 3818 fois

BH vue chambre.JPG (101.99 Kio) Vu 3818 fois

Il faut ensuite que je m'occupe des trois filetages de goujons de culasse dans le demi carter moteur gauche, ils sont vilains et une pose de filets rapportés est programmée. Ceux de droite ont déjà des hélicoils.

BH mot décylindré vue dessus.JPG (117.05 Kio) Vu 3818 fois

Ensuite, je pourrais commencer le remontage... joints neufs, pièces en cours de nettoyage (j'ai passé une heure à m'occuper de la valve du décompresseur, rodé sur son siège et remontage du câble de commande)... la repose des culbuteurs et leurs axes (joints, rondelles et ressorts neufs) ne se fera qu'une fois la culasse remontée et les tiges poussoirs en place.

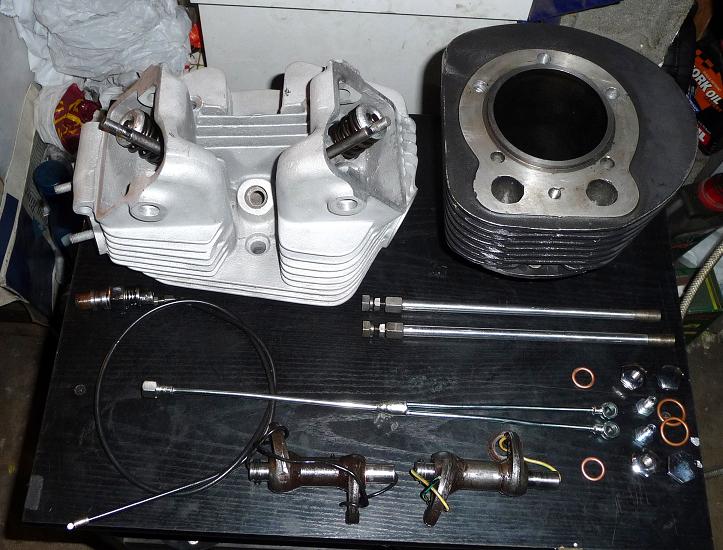

Kit Cyl-culasse BH.JPG (98.9 Kio) Vu 3818 fois

Bref, j'ai encore de quoi occuper mes soirées d'automne.

à suivre !

[jpv17]

c'est beau, toutes ces pièces !

[druid]

Y'a des ressorts de rappel sur les culbus ?
Marrant, j'ai constaté ça aussi sur le moteur de l'Interceptor nouveau modèle.

[yvesmetz]

Pas des ressorts de rappel sur les axes de c ulbus mais plutôt des ressorts écarteur pour plaquer le culbu en position de fonctionnement .
Que ça facilite l'installation tout en maintenant un jeu pile-poil .

Chaque culbu de mes bsa en reçoit un , comme ça pas de jaloux.

[philb]

Ca a vance...

[Utilisateur2]

Ouai z’ont belle gueule ces petits ressorts écarquilleurs et c’est sûrement plus commode à remettre en place que ces P.. de rondelles élastiques en clinquant de tôle bleue sur les axes de culbus des lyne burne...

[Marco]

Salut,
enfin un peu de temps libre pour bricoler...
Alors j'ai enfin remonté la culasse.

BH remont culasse gche.JPG (135.98 Kio) Vu 3559 fois

BH remont culasse drte.JPG (77.19 Kio) Vu 3559 fois

BH culasse remontée Drt.JPG (90.31 Kio) Vu 3559 fois

BH Ht moteur remonté drt.JPG (68.04 Kio) Vu 3559 fois

[fab le motard]

c'est beau
on veut la suite

[Torque]

Tu finis cela pendant les fêtes ?
On a hâté de la voir tourner à nouveau...

Moi j'attends le retour d'une culasse de chez le rectifieur et je ne vais pas pouvoir avancer pendant les fêtes alors que j'ai du temps
